    系統介紹
    DX-40ZQ (n+1) 型直按(語音)二線智能對講系統
       DX-40ZQ(n+1)直按型智能樓宇對講系統,是我廠于2001年根據部分地區客戶,習慣于傳統分線制(n+3)、(n+4)的安裝模式,而在DX-40Z二線直按智能對講系統基礎上,實施軟、硬件改進而派生的一個新產品,它保留原系統的所有性能與功能,在多層樓宇結構中免去安裝樓層解碼器,使安裝方便化、傳統化。
    功能與特性
    一、主機內置電路功能
    (1)主機板內置1-24戶分機解碼電路,支持(8層,1戶/層)、(8層,2戶/層)、(8層,3戶/層)、(6層,4戶/層)樓層結構。
    (2)主機板內置分機通訊線短路故障定時檢測電路(每5秒檢測一次),以及短路隔離保護電路。
    (3)主機板內置短路故障、按鍵操作等邏輯分析、邏輯判斷和語音播報電路。
    (4)主機板內置可視對講控制電路,為客戶非可視主機隨時升級可視主機提供方便。
    (5)主機板內置開鎖轉換電路,使系統支持上電開鎖或斷電開鎖兩種不同電控鎖具。
    (6)主機板設有按鍵確認聲及分機振鈴回鈴聲、主機送話、主機受話音量調節功能。

    二、系統的布線與接線方式
    (1)由主機接往各戶分機的總線選用(n+1)多芯護套線(n=戶數),例如:12戶非可視系統則選用13芯護套線。
    (2)當主機為(8層,1戶/層)時,各層分機的“地址線”對應接在“103-803”各端上。
    (3)當主機為(8層,2戶/層)時,各層分機的“地址線”對應接在“101-801”和“103-803”各端上。
    (4)當主機為(8層,3戶/層)時,各層分機的“地址線”對應接在“101-801”“ 102-802” 和“103-803”各端上(6層、4戶/層“地址線”接線另作說明)。
     注:當系統全為可視分機時,需在主機視頻輸出總線上加裝一個SP-4型視頻放大器以提高視頻圖像質量。

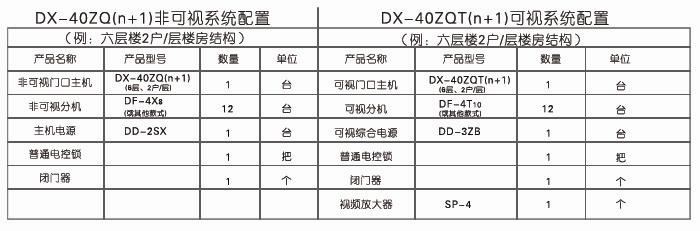

    系統組成與配置

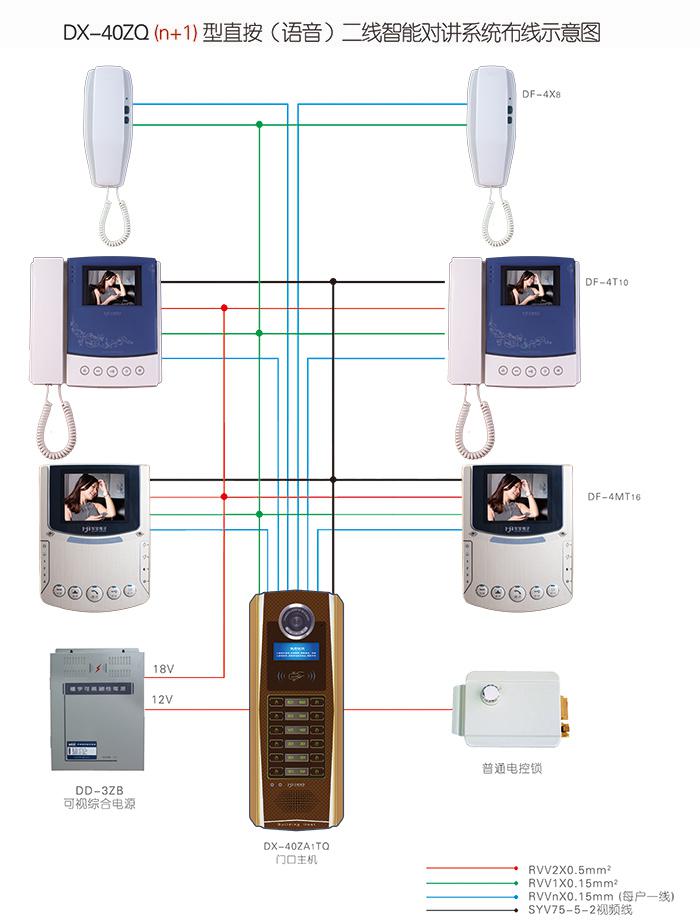

    布線示意圖
